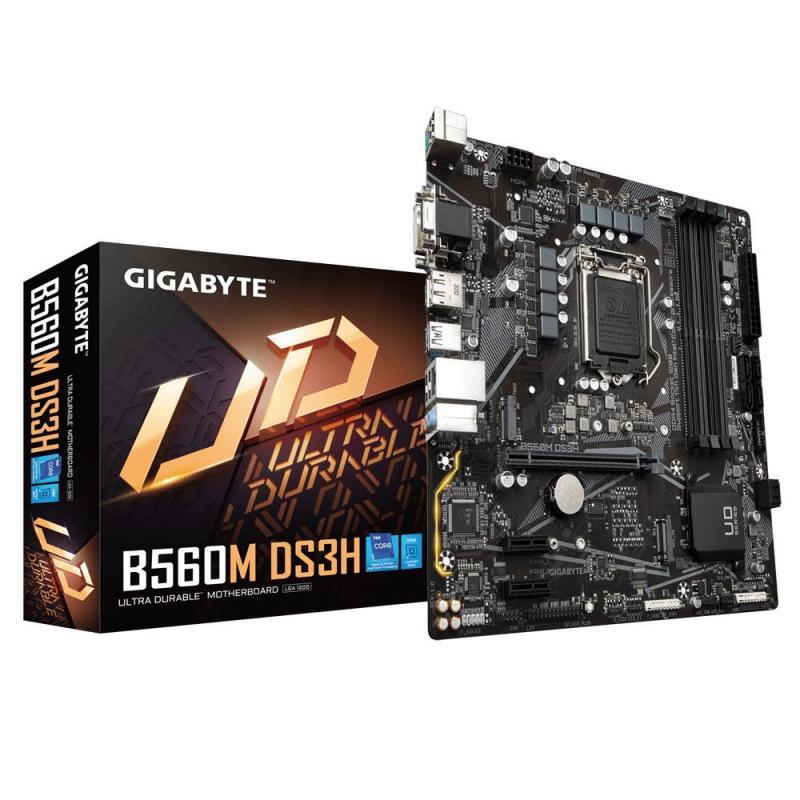

GIGABYTE B560M-DS3H MAB INTEL B560M DS3H DDR4 4600MHZ HDMI

İşlemci
LGA1200 paketi:
11. Nesil Intel® Core™ i9 işlemciler / Intel® Core™ i7 işlemciler /
Intel® Core™ i5 işlemciler
10. Nesil Intel® Core™ i9 işlemciler / Intel® Core™ i7 işlemciler /
Intel® Core™ i5 işlemciler / Intel® Core™ i3 işlemciler/ Intel® Pentium®
işlemciler / Intel® Celeron® işlemciler*
* 4 MB Intel® Smart Cache, Intel® Celeron® G5xx5 ailesi olan
işlemcilerle sınırlıdır.
L3 önbellek CPU'ya göre değişir
(Daha fazla bilgi için lütfen 'CPU Destek Listesi'ne bakın.)
yonga seti
Intel® B560 Express Chipset
Hafıza
11. Nesil Intel® Core™ i9/i7/i5 işlemciler:
DDR4 5333(OC) / DDR4 5133(OC) / DDR4 5000(OC) / 4933(OC) / 4800(OC) /
4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4133
(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) /
3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2800 /
2666 / 2400 / 2133 MHz
10. Nesil Intel® Core™ i9/i7 işlemciler:
DDR4 2933/2666/2400/2133 MHz bellek modülleri desteği
10. Nesil Intel® Core™ i5/i3/Pentium®/Celeron® işlemciler:
DDR4 2666/2400/2133 MHz bellek modülleri desteği
128 GB'a kadar (32 GB tek DIMM kapasitesi) sistem belleğini destekleyen
4 x DDR4 DIMM soketi
Çift kanallı bellek mimarisi
ECC Arabelleğe alınmamış DIMM 1Rx8/2Rx8 bellek modülleri desteği (ECC
olmayan modda çalışır)
ECC olmayan arabelleğe alınmamış DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri
desteği
Extreme Memory Profile (XMP) bellek modülleri için destek
(Desteklenen en son bellek hızları ve bellek modülleri için GIGABYTE'ın
web sitesine gidin.)
Yerleşik Grafikler
Entegre Grafik İşlemcisi-Intel® HD Grafik desteği:
1 x D-Sub bağlantı noktası, maksimum 1920x1200@60 Hz çözünürlüğünü
destekler
1 x DVI-D bağlantı noktası, maksimum 1920x1200@60 Hz çözünürlüğünü
destekler
* DVI-D bağlantı noktası, adaptörle D-Sub bağlantısını desteklemez.
1 x DisplayPort, maksimum 4096x2304@60 Hz çözünürlüğü destekler
* DisplayPort 1.2 sürümü ve HDCP 2.3 desteği
* D-Sub bağlantı noktası ve DisplayPort aynı anda bağlandığında,
görüntüler yalnızca DisplayPort'tan çıkar.
1 x HDMI bağlantı noktası, maksimum 4096x2160@30 Hz çözünürlüğü
destekler
* HDMI 1.4 sürümü ve HDCP 2.3 desteği.
(Grafik özellikleri CPU desteğine bağlı olarak değişebilir.)
Aynı anda 3 ekrana kadar destek
Ses
Realtek® Ses CODEC'i
Yüksek Tanımlı Ses
2/4/5.1/7.1-kanal
* 7.1 kanallı sesi yapılandırmak için, ses yazılımını açmanız ve önce
varsayılan ayarı değiştirmek için Cihaz gelişmiş ayarları > Oynatma
Cihazı öğesini seçmeniz gerekir.
LAN
Realtek® GbE LAN yongası (1000/100 Mbit)
Genişleme yuvaları
1 x PCI Express x16 yuvası, x16'da çalışır
(PCIEX16 yuvası, PCI Express 4.0 standardına uygundur.) (Not)
2 x PCI Express x1 yuva
(PCIEX1 yuvası, PCI Express 3.0 standardına uygundur.)
Depolama Arayüzü
İŞLEMCİ:
1 x M.2 konektörü (Soket 3, M anahtarı, tip 2260/2280/22110 PCIe 4.0
x4/x2 SSD desteği) (M2P_CPU) (Not)
yonga seti:
1 x M.2 konektör (Soket 3, M anahtarı, tip 2260/2280 SATA ve PCIe 3.0
x4/ x2 SSD desteği) (M2A_SB)
6 x SATA 6Gb/sn konektör
* M.2 ve SATA konektörlerinin kurulum uyarıları için '1-7 Dahili
Konektörler'e bakın.
Intel® Optane™ Belleğe Hazır
* Intel® Optane™ Bellek ile sistem hızlandırma, yalnızca M2P_CPU
konektöründe ve 11. Nesil Intel® işlemci takılıyken etkinleştirilebilir.
USB bağlantı
yonga seti:
USB 3.2 Gen 1 desteği ile arka panelde 1 x USB Type-C® bağlantı noktası
5 x USB 3.2 Gen 1 bağlantı noktası (arka panelde 3 bağlantı noktası,
dahili USB başlığı aracılığıyla 2 bağlantı noktası kullanılabilir)
Dahili USB başlıkları aracılığıyla kullanılabilen 4 x USB 2.0/1.1
bağlantı noktası
Chipset+USB 2.0 Hub:
Arka panelde 2 x USB 2.0/1.1 bağlantı noktası
Dahili G/Ç Konnektörleri
1 x 24-pin ATX ana güç konektörü
1 x 8 pinli ATX 12V güç konektörü
1 x CPU fan başlığı
3 x sistem fanı başlıkları
1 x adreslenebilir LED şerit başlığı
1 x RGB LED şerit başlığı
6 x SATA 6Gb/sn konektör
2 x M.2 Soket 3 konektör
1 x ön panel başlığı
1 x ön panel ses başlığı
1 x USB 3.2 Gen 1 başlık
2 x USB 2.0/1.1 başlık
1 x Güvenilir Platform Modülü başlığı (Yalnızca GC-TPM2.0 SPI/GC-TPM2.0
SPI 2.0 modülü için)
1 x seri bağlantı noktası başlığı
1 x paralel bağlantı noktası başlığı
1 x Clear CMOS atlama kablosu
1 x Q-Flash Plus düğmesi
*Tüm fan başlıkları AIO_Pump, Pump ve 2A/12V @ 24W'a kadar güç
verebilen
yüksek performanslı fan desteğine tabidir.
Arka Panel Konnektörleri
2 x USB 2.0/1.1 bağlantı noktası
1 x PS/2 klavye/fare bağlantı noktası
1 x D-Sub bağlantı noktası
1 x DVI-D bağlantı noktası
1 x Ekran Bağlantı Noktası
1 x HDMI bağlantı noktası
3 x USB 3.2 Gen 1 bağlantı noktası
1 x USB Type-C® bağlantı noktası, USB 3.2 Gen 1 desteği ile
1 x RJ-45 bağlantı noktası
3 x ses jakları
G/Ç Denetleyicisi
iTE® I/O Denetleyici Yongası
H/W İzleme
Voltaj algılama
Sıcaklık algılama
Fan hızı algılama
Fan arızası uyarısı
Fan hızı kontrolü
* Fan hızı kontrol fonksiyonunun desteklenip desteklenmediği, kurduğunuz
fana bağlı olacaktır.
BIOS
1 x 256 Mbit flaş
Lisanslı AMI UEFI BIOS kullanımı
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz özellikler
APP Merkezi desteği
* APP Center'daki mevcut uygulamalar anakart modeline göre değişebilir.
Her uygulamanın desteklenen işlevleri, anakart özelliklerine bağlı
olarak da değişebilir.
@BIOS
Kolay Ayar
Hızlı Önyükleme
Oyun Takviyesi
AÇIK/KAPALI Şarj
RGB Füzyon
Akıllı Yedekleme
Sistem Bilgileri Görüntüleyici
Q-Flash Plus desteği
Q-Flash desteği
Xpress Kurulumu Desteği
Paket yazılım
Norton® Internet Security (OEM sürümü)
Realtek® 8118 Oyun LAN Bant Genişliği Kontrol Yardımcı Programı
İşletim sistemi
Windows 10 64 bit desteği
Form faktörü
Mikro ATX Form Faktörü; 24,4 cm x 24,4 cm
Not
Yalnızca 11. Nesil işlemciler tarafından desteklenir.



İşlemci Soket Tipi	1200
Chip Set	Intel B560
Ram Slot Sayısı	2 Adet
Max Ram Desteği	128GB
RAM Tipi	DDR4
Ram Frekans Hızı	2933 MHz,2133 MHz,2400 MHz,2666 MHz
İşlemci Desteği	Intel Pentium,Intel Celeron,Intel Core i9,Intel Core i7,Intel Core i5,Intel Core i3
Anakart Boyutu	Micro ATX
USB 3.2	5 Adet
USB 3.1	Yok
USB 3.0	Yok
USB 2.0	6 Adet
PCI Express 4.0 x16	1 Adet
PCI Express 3.0 x16	Yok
PCI Express 2.0 x16	Yok
PCI Express x16	Yok
PCI Express x1	2 Adet
M.2 Slotu	4 Adet
Sata 6Gb/s	6 Adet
D-Sub	Var
DVI	Var
HDMI	Var
Lan Hızı	10/100/1000Mbps
Lan Çıkış Sayısı	1 Adet

Ürün Adı: GIGABYTE B560M-DS3H MAB INTEL B560M DS3H DDR4 4600MHZ HDMI

Ürün Kodu: B560M-DS3H
