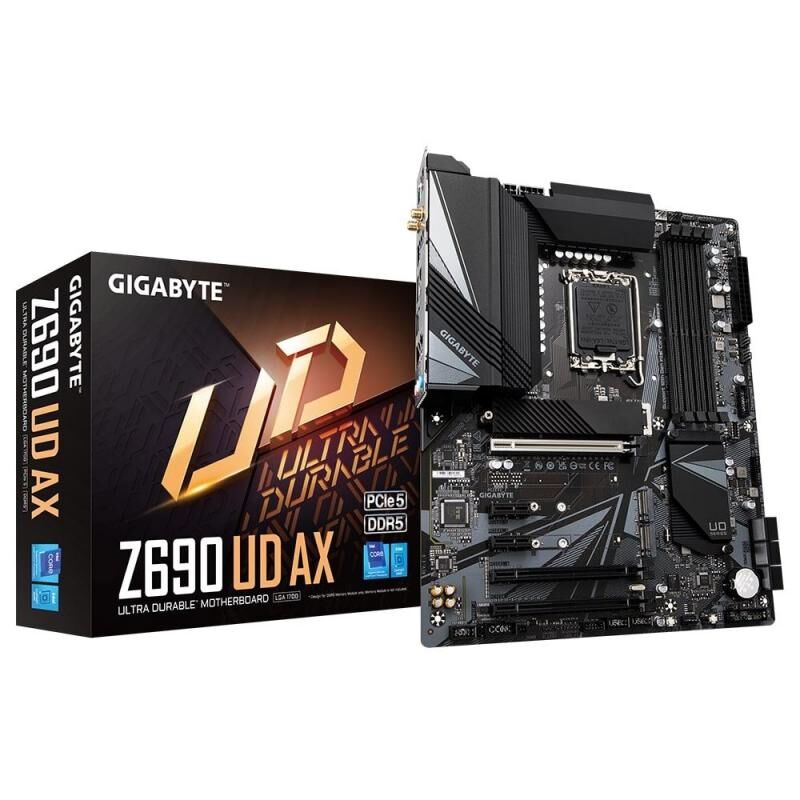

GIGABYTE Z690-UD-AX Intel Z690 UD AX Soket LGA1700 DDR5 Anakart

İşlemci
LGA1700 soketi: 12. Nesil Intel ® Core™, Pentium ® Gold ve Celeron ®
İşlemciler için destek*
L3 önbellek CPU'ya göre değişir
* Daha fazla bilgi için lütfen "CPU Destek Listesi"ne bakın.
yonga seti
Intel ® Z690 Express Yonga Seti
Hafıza
DDR5 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000
MHz bellek modülleri desteği
128 GB'a kadar (32 GB tek DIMM kapasitesi) sistem belleğini destekleyen
4 x DDR DIMM soketi
Çift kanallı bellek mimarisi
ECC Arabelleğe alınmamış DIMM 1Rx8/2Rx8 bellek modülleri desteği (ECC
olmayan modda çalışır)
ECC olmayan arabelleğe alınmamış DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri
desteği
Extreme Memory Profile (XMP) bellek modülleri için destek
(Desteklenen en son bellek hızları ve bellek modülleri için GIGABYTE'ın
web sitesine gidin.)
Yerleşik Grafikler
Entegre Grafik İşlemcisi-Intel ® HD Grafik desteği:
1 x HDMI bağlantı noktası, maksimum 4096x2160 @60 Hz çözünürlüğü
destekler
* HDMI 2.1 sürümü ve HDCP 2.3 desteği.
** Yerel HDMI 2.1 TMDS uyumlu bağlantı noktalarını destekler.
1 x DisplayPort, maksimum 4096x2304@60 Hz çözünürlüğü destekler
* DisplayPort 1.2 sürümü ve HDCP 2.3 desteği
(Grafik özellikleri CPU desteğine bağlı olarak değişebilir.)
Ses
Realtek ® Ses CODEC'i
Yüksek Tanımlı Ses
2/4/5.1/7.1-kanal
* 7.1-kanal sesi yapılandırmak için, ses yazılımını açmanız ve önce
varsayılan ayarı değiştirmek için Cihaz gelişmiş ayarları > Kayıttan
Yürütme Cihazı'nı seçmeniz gerekir. Ses yazılımının yapılandırılmasıyla
ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.
S/PDIF Çıkışı Desteği
LAN
Realtek ® 2.5GbE LAN yongası (2.5 Gbps/1 Gbps/100 Mbps)
Kablosuz İletişim modülü
Intel ® Wi-Fi 6 AX201 (PCB rev. 1.0 için)
Intel ® Wi-Fi 6 AX200 (PCB rev. 1.1 için)
WIFI a, b, g, n, ac, ax, 2,4/5 GHz taşıyıcı frekans bantlarını destekler
Intel ® Wi-Fi 6E AX211 (PCB rev. 1.2 için)
WIFI a, b, g, n, ac, ax, 2,4/5/6 GHz taşıyıcı frekans bantlarını
destekler
BLUETOOTH 5.2
11ax 160MHz kablosuz standardı ve 2,4 Gbps'ye kadar veri hızı desteği
* Gerçek veri hızı ortama ve ekipmana bağlı olarak değişebilir.
Genişleme yuvaları
1 x PCI Express x16 yuvası, x16'da çalışır (PCIEX16)
* Optimum performans için, yalnızca bir PCI Express grafik kartı
takılacaksa, bunu PCIEX16 yuvasına taktığınızdan emin olun.
(PCIEX16 yuvası, PCI Express 5.0 standardına uygundur.)
1 x PCI Express x16 yuvası, x4'te çalışır (PCIEX4)
1 x PCI Express x16 yuvası, x1'de çalışır (PCIEX1_4)
2 x PCI Express x1 yuvası
(PCIEX4 ve PCIEX1 yuvaları, PCI Express 3.0 standardına uygundur.)
Çoklu Grafik Teknolojisi
AMD Quad-GPU CrossFire™ ve 2 Yönlü AMD CrossFire™ teknolojileri için
destek
Depolama Arayüzü
İŞLEMCİ:
1 x M.2 konektörü (Soket 3, M anahtarı, tip 2260/2280/22110 PCIe 4.0
x4/x2 SSD desteği) (M2A_CPU)
yonga seti:
1 x M.2 konektörü (Soket 3, M anahtarı, tip 2260/2280 PCIe 4.0 x4/x2 SSD
desteği) (M2P_SB)
1 x M.2 konektörü (Soket 3, M anahtarı, tip 2260/2280 PCIe 4.0 x4/x2 SSD
desteği) (M2Q_SB)
6 x SATA 6Gb/sn konektör
RAID 0, RAID 1, RAID 5 ve RAID 10
Intel ® Optane™ Belleğe Hazır * Intel ®
Optane™ Bellek ile sistem hızlandırma yalnızca Chipset tarafından
desteklenen M.2 konektörlerinde etkinleştirilebilir.
USB bağlantı
yonga seti:
USB 3.2 Gen 2x2 desteği ile arka panelde 1 x USB Type-C ® bağlantı
noktası
Dahili USB başlığı aracılığıyla kullanılabilen USB 3.2 Gen 1 destekli 1
x USB Type-C ® bağlantı noktası
Arka panelde 1 x USB 3.2 Gen 2 Tip-A bağlantı noktası (kırmızı)
6 x USB 3.2 Gen 1 bağlantı noktası (arka panelde 4 bağlantı noktası,
dahili USB başlığı aracılığıyla 2 bağlantı noktası kullanılabilir)
Chipset+2 USB 2.0 Hub:
8 x USB 2.0/1.1 bağlantı noktası (arka panelde 4 bağlantı noktası,
dahili USB başlıkları aracılığıyla 4 bağlantı noktası mevcuttur)
Dahili G/Ç Konnektörleri
1 x 24-pin ATX ana güç konektörü
1 x 8 pinli ATX 12V güç konektörü
1 x 4-pin ATX 12V güç konektörü
1 x CPU fan başlığı
1 x su soğutmalı CPU fan başlığı
3 x sistem fanı başlıkları
1 x sistem fanı/su soğutma pompası başlığı
2 adet adreslenebilir LED şerit başlığı
2 x RGB LED şerit başlığı
3 x M.2 Soket 3 konektör
6 x SATA 6Gb/sn konektör
1 x ön panel başlığı
1 x ön panel ses başlığı
1 x S/PDIF Çıkış başlığı
1 x USB Type-C ® başlığı, USB 3.2 Gen 1 desteği ile
1 x USB 3.2 Gen 1 başlığı
2 x USB 2.0/1.1 başlık
1 x seri bağlantı noktası başlığı
2 x Thunderbolt™ eklenti kartı konektörü
1 x Güvenilir Platform Modülü başlığı (Yalnızca GC-TPM2.0 SPI/GC-TPM2.0
SPI 2.0 modülü için)
1 x sıfırlama düğmesi
1 x sıfırlama atlama teli
1 x Q-Flash Plus düğmesi
1 x Clear CMOS atlama kablosu
*Tüm fan başlıkları AIO_Pump, Pump ve 2A/12V @ 24W'a kadar güç
verebilen
yüksek performanslı fan desteğine tabidir.
Arka Panel Konnektörleri
1 x PS/2 klavye/fare bağlantı noktası
2 x SMA anten konektörü (2T2R)
1 x Ekran Bağlantı Noktası
1 x HDMI bağlantı noktası
1 x USB Type-C ® bağlantı noktası, USB 3.2 Gen 2x2 desteği ile
1 x USB 3.2 Gen 2 Tip-A bağlantı noktası (kırmızı)
4 x USB 3.2 Gen 1 bağlantı noktası
4 x USB 2.0/1.1 bağlantı noktası
1 x RJ-45 bağlantı noktası
3 x ses jakları
G/Ç Denetleyicisi
iTE ® I/O Denetleyici Yongası
H/W İzleme
Voltaj algılama
Sıcaklık algılama
Fan hızı algılama
Su soğutma akış hızı algılama
Fan arızası uyarısı
Fan hızı kontrolü
* Fan (pompa) hız kontrol fonksiyonunun desteklenip desteklenmediği,
kurduğunuz fana (pompa) bağlı olacaktır.
BIOS
1 x 256 Mbit flaş
Lisanslı AMI UEFI BIOS kullanımı
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz özellikler
APP Center desteği
* APP Center'daki mevcut uygulamalar anakart modeline göre değişebilir.
Her uygulamanın desteklenen işlevleri, anakart özelliklerine bağlı
olarak da değişebilir.
@BIOS
EasyTune
Hızlı Önyükleme
Oyunu Hızlandırma
AÇIK/KAPALI Şarj
RGB Fusion
Akıllı Yedekleme
Sistemi Bilgi Görüntüleyici
Q-Flash Plus desteği
Q-Flash desteği
Xpress Kurulumu Desteği
Paket yazılım
Norton ® Internet Security (OEM sürümü)
Realtek ® Oyun LAN Bant Genişliği Kontrol Yardımcı Programı
İşletim sistemi
Windows 11 64 bit desteği
Windows 10 64 bit desteği

İşlemci Soket Tipi	1700
Chip Set	Intel Z690
Ram Slot Sayısı	4 Adet
Max Ram Desteği	128GB
RAM Tipi	DDR5
Ram Frekans Hızı	4800 MHz,5200 MHz,5600 MHz,5800 MHz,6000 MHz,4000 MHz
İşlemci Desteği	Intel Core i12,Intel Celeron,Intel Pentium
Anakart Boyutu	ATX
USB 3.2	6 Adet
USB 2.0	8 Adet
Bluetooth	Var
PCI Express 3.0 x16	4 Adet
PCI Express x1	1 Adet
M.2 Slotu	3 Adet
Sata 6Gb/s	6 Adet
DVI	Yok
HDMI	Var
DP (Display Port)	Var
Lan Hızı	2.5 Gbit/ 1 Gbit/100 Mbit
Lan Çıkış Sayısı	1 Adet
Wireless Bağlantı	Var
Ses Chip Set	Realtek Audio CODEC
Ses Kanal Sayısı	7.1 Kanal
Satış Garanti Süresi (ay)	24
EAN	4719331827861

Ürün Adı: GIGABYTE Z690-UD-AX Intel Z690 UD AX Soket LGA1700 DDR5 Anakart

Ürün Kodu: Z690-UD-AX
